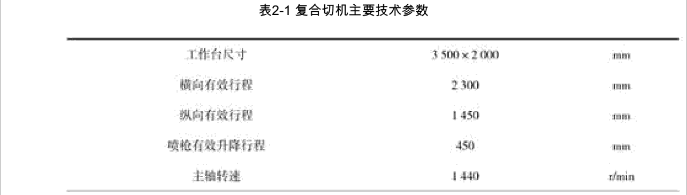

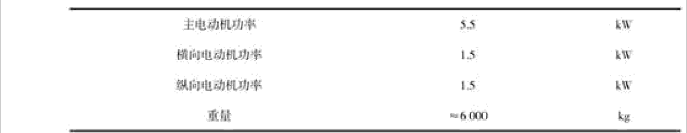

复合悬臂式切机是参照国内外同类产品 ，在现有的基础上 ，扬长避短而设计出来的。该机在整体上采用全自动大梁位移定位 ，微电脑控制 ，有操作简便、 切割精度高、 性能稳定等特点。可完成高精度大小规格的花岗岩、 大理石板材的切割加工。锯片和喷枪采用电机控制。主要参数数据如表2-1

该切机在整体结构的主要零部件有底座基础体、纵向导轨支承体、横梁、横梁支承件、 切削主体、工作台、 增压器箱体、电源柜等。其中纵向导轨支承体通过螺栓与基础体固定在一起 ，并保持一定的平行度和垂恒度。与纵向导轨同长的用螺钉固定在纵向导轨支承体上。大梁支承件为焊接整体拼出 ，在其内部装有两个滚轮与纵向导轨相配合。电机轴伸出端在支承件内部。大梁支承件与大梁之间用螺栓连接。横梁是由丝杠和T形导轨形组合的。大梁上有动导轨与其相配合。导向柱的两端分别与上下托板相连。下托板与主轴箱用螺栓连接。

该机分为主运动系统、 横向进给系统 (X向 ）、 纵向进给系统 (y向 ）、升降进给系统(z)向 、 工作台和控制系统六大部分。
